SIEGENIA LM23 Alüminyum Pencere Şanzıman Seti

SIEGENIA LM23 alüminyum pencere şanzıman seti, alüminyum çift açılım pencere ve balkon kapısı sistemlerinde kullanılan orijinal SIEGENIA yedek parça grubudur. Kilitleme tarafında çalışan bu şanzıman seti, pencere veya kapı kanadının açılım ve kilitleme mekanizmasının doğru şekilde çalışmasına yardımcı olur.

Alüminyum Pencere ve Balkon Kapıları İçin Teknik Çözüm

LM23 şanzıman seti, alüminyum doğrama sistemlerinde kullanılan turn and tilt yani çift açılım pencere mekanizmaları için geliştirilmiştir. Ürün, özellikle SIEGENIA donanım sistemine sahip alüminyum pencere ve balkon kapılarında bakım, onarım ve yedek parça değişimi için tercih edilir.

Set İçeriği

• 1 adet LM-23 gömme şanzıman / chamber gear
• 1 adet bağlantı parçası
• 2 adet bağlantı vidası
• 2 adet HB001 M5x40 vida

Teknik Ölçüler

• Şanzıman uzunluğu: 153 mm
• Bağlantı parçası uzunluğu: 127 mm
• Pencere kanat genişliği: FFB 350 – 1600 mm
• Pencere kanat yüksekliği: FFH 600 – 2000 mm
• Balkon kapısı kanat genişliği: FFB maksimum 1300 mm
• Balkon kapısı kanat yüksekliği: FFH maksimum 2400 mm

Kullanım Alanı

Bu ürün; alüminyum pencere sistemleri, alüminyum balkon kapıları, çift açılım doğrama sistemleri ve SIEGENIA uyumlu pencere donanımlarında kullanılır. Mevcut sistemde arızalanan veya değişmesi gereken LM23 şanzıman parçası için uygun yedek parça çözümüdür.

Neden SIEGENIA LM23 Şanzıman Seti?

SIEGENIA LM23 şanzıman seti, alüminyum doğrama sistemlerinde güvenli kilitleme, düzgün çalışma ve uzun ömürlü kullanım amacıyla tercih edilen teknik bir yedek parçadır. Doğru ölçü ve sistem uyumluluğu kontrol edilerek kullanılması tavsiye edilir.

Dişli seti LM-23

alüminyum döner ve devrilmeli pencereler ve veranda kapıları için

– kilitleme tarafı

• 1 adet içten takmalı tahrik dişlisi/hazne dişlisi LM-23
• 1 adet bağlantı parçası
• 2 adet bağlantı vidası
• 2 adet HB001 M5x40 vida

MGIL0010 dişlisinin halefi

Ölçüler (mm)

Vites

Uzunluk = 153

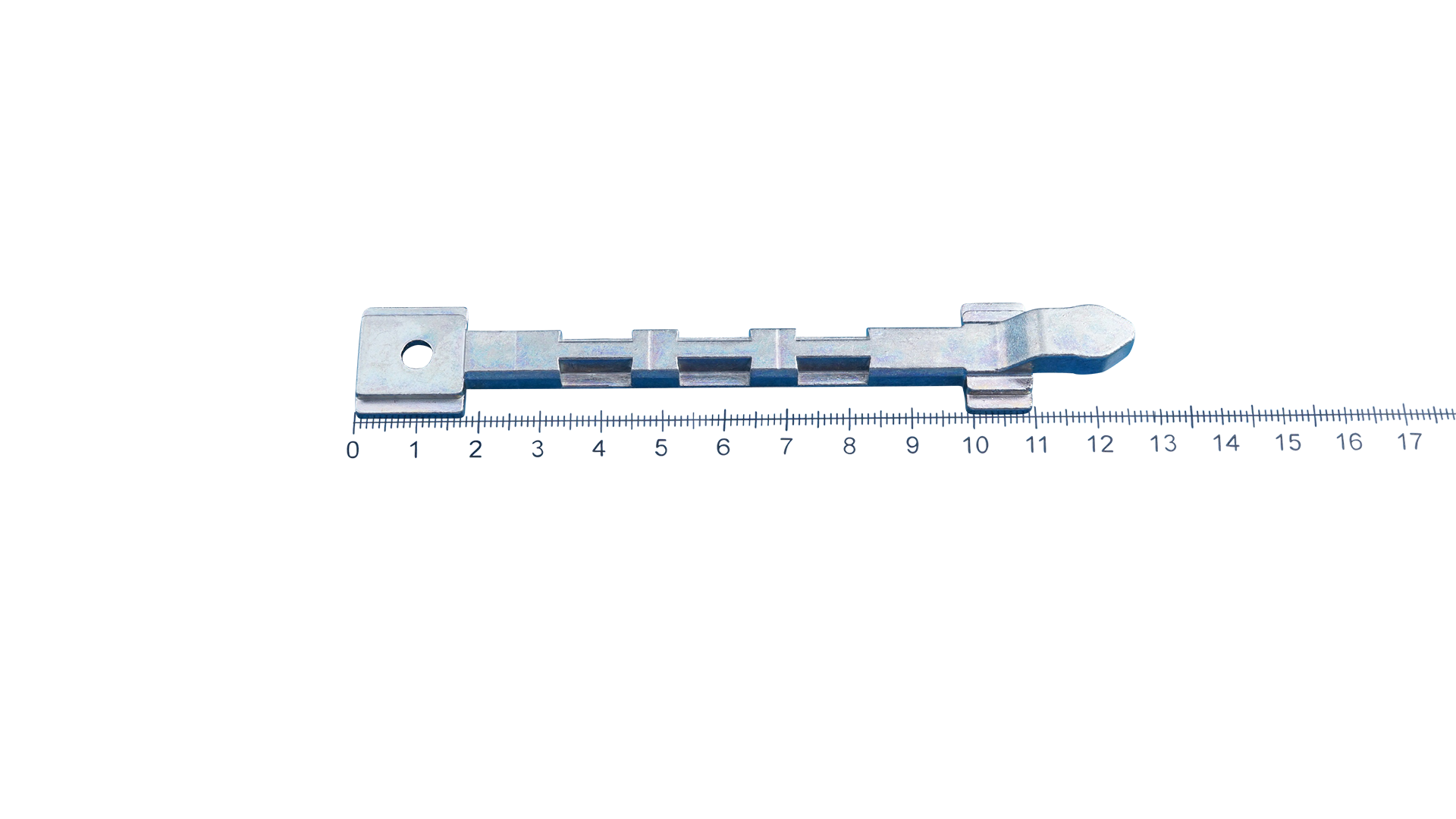

Bağlantı parçası

Uzunluk = 127

Windows

FFB = 350 – 1600

FFH = 600 – 2000

Veranda kapıları

FFB = maks. 1300

FFH = maks. 2400
